如何用很短的代码创造「秋日氛围感」？

缘起

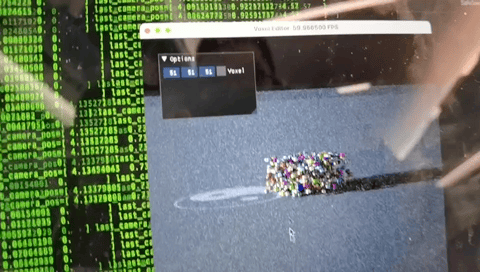

两三个月前，我和匡冶去上海出差，周日下午坐高铁回北京。忙活了一周，我们俩都精疲力竭地坐在高铁上。还有 3 个小时才到北京，不如写点代码消磨时间，也算放松一下身心。正好聊到 Minecraft （“别人的世界”）和 MagicaVoxel，于是我们决定来个 Hackathon，用 Taichi 整个 GPU 光线追踪体素渲染器。在快到北京南站之前，我们有了第一版雏形：

Taichi 是嵌入在 Python 中的并行编程语言，这使得我们的渲染器几乎可以在任何操作系统上运行，并且和 Python 很容易地交互。据我们所知，目前 Python 生态系统里面还没有工具能够实现跨平台的 GPU 光线追踪体素渲染器。Taichi 只需要大约 300 行代码就可以实现这个渲染器 ¹。

写完代码，我们才发现一个更严峻的问题：对我们老图形程序员来说，造个光线追踪渲染器容易，渲染出好看的图反而更难。加上写 UI 是个工作量很大的事情，我们只支持一个体素一个体素地编辑，这得猴年马月才能做出想要的结果…

好在 “批量操作体素” 这个事情本身也是可以写代码完成的。Minecraft 大神们可以用各种搭建技法创建自己的体素世界，咱没那个技法，要不直接写代码生成吧！开动！

愿景

做任何事情之前先要有个美好的愿景，才能确保自己在正确的方向上。在网上找了一些 Voxel 大佬的艺术作品，发现森林是一个常见题材。于是我找了找森林的照片，找到一张秋天的，意境很不错：

于是我决定照着这张照片和一些体素艺术家的作品，还原一个秋天的场景，再用光线追踪渲染出来，应该会挺有意思~

以下内容只需要一些基础的 Python 知识就可以阅读。Taichi 是一个嵌入在 Python 中的编程语言，能够让你的程序被 GPU 加速。

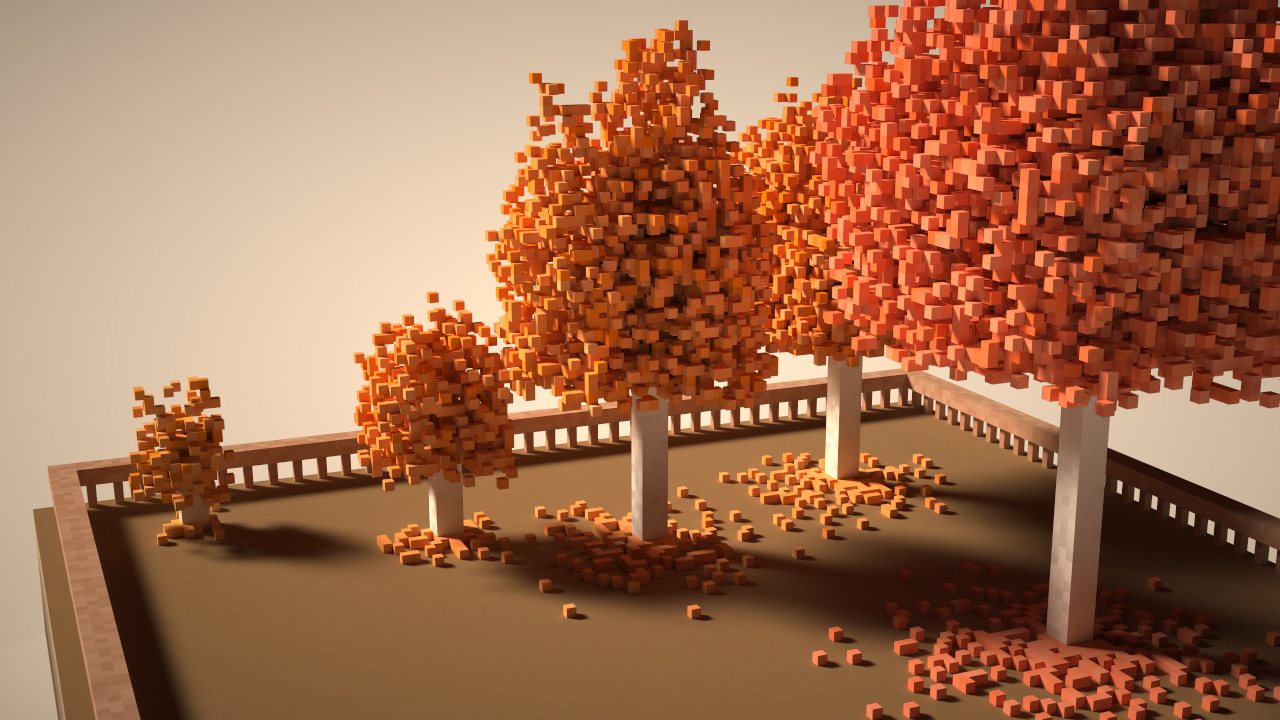

运行代码，3D 漫游！

Follow 完这篇教程，你会得到一个 3D 场景并在里面漫游。代码是跨平台的，我的 Macbook 笔记本上也可以运行（20 FPS）。如果你有 RTX 3090 之类的核武器那运行得会更流畅。我的笔记本上移动相机的时候会稍有噪点，停下来很快就收敛了。

如果你想体验这个场景，浏览完整的 91 行代码，可以 clone 作品仓库 ²。如果你想创建自己的场景，可以从我们的模板仓库 ³ 开始。

首届 Taichi 体素创意大赛正在如火如荼地进行，更多规则请见 GitHub，欢迎有兴趣的同学参加，一起切磋代码技能。

*另外有同学反馈表示 1.0.1 在某些环境上有些 Vulkan 兼容性的问题，使用 1.0.0 就可以解决。输入命令行 pip install taichi==1.0.0 即可。同时，这个 bug 已经修复了，下一个版本会 ship 这个 bug fix。

用体素搭建秋日小树林

先分析一下“愿景图”，里面有几个关键元素：枫(?)树，铺满落叶的地面和体积雾。我们的渲染器并不支持体积雾，好在我们可以用一个 45° 的斜阳（directional_light）加上偏黄的色温来模拟这个场景。

from scene import Scene
import taichi as ti
from taichi.math import *

scene = Scene(voxel_edges=0, exposure=2)
# 创建场景，指定体素描边宽度和曝光值
scene.set_floor(0, (1.0, 1.0, 1.0))
# 地面高度
scene.set_background_color((0.5, 0.5, 0.4))
# 天空颜色
scene.set_directional_light((1, 1, -1), 0.2, (1, 0.8, 0.6))
# 光线方向和颜色


@ti.kernel
def initialize_voxels():
    scene.set_voxel(vec3(0), 1, vec3(1))
# 在 (0, 0, 0) 加入一个白色 (1, 1, 1) 的体素！


initialize_voxels()

scene.finish()

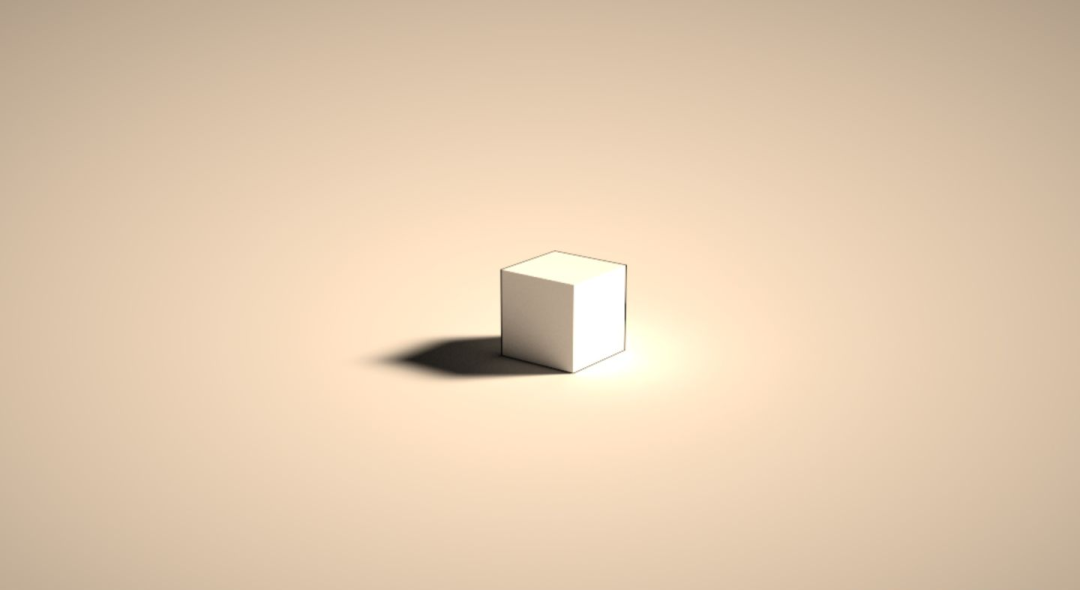

你就能得到如下场景：

基座

看了几个大佬的体素作品，发现他们常用的一个技法是 “蛋糕切块”，也就是通过截面表现一些平时不容易看到的东西，比如说土地内部的结构，作为作品的基座：

那我们依葫芦画瓢，做一个泥土的基座。

其实也不是太难，我们一层一层来。如果只考虑相同颜色的一层，那其实就是一个立方体，带上一些随机性。

我们首先要实现一个函数，来生成一个从 (pos[0], pos[1], pos[2]) 开始，大小是 size[0] x size[1] x size[2] 的立方体。当然，我们可以指定颜色 color。为了增加真实感，我们不能让这个立方体看起来太完美，所以加上一些噪声 color_noise：

@ti.func
def create_block(pos, size, color, color_noise):
    for I in ti.grouped(
            ti.ndrange((pos[0], pos[0] + size[0]),
                       (pos[1], pos[1] + size[1]),
                       (pos[2], pos[2] + size[2]))):
        scene.set_voxel(I, 1, color + color_noise * ti.random())

这里利用过了一个技巧：ti.ndrange，它能够在一行中实现一个多层 for 循环（否则要写 3 层 for loop，比较麻烦）。配上 ti.grouped，我们将 i, j, k 三个循环变量塞到一个向量 I = (i, j, k) 里面。

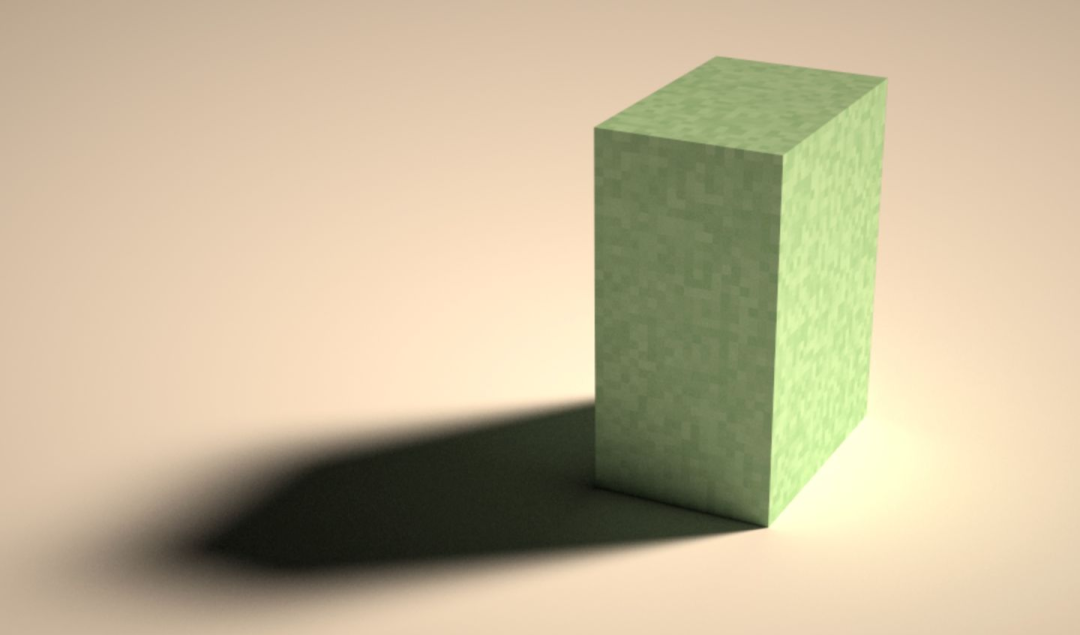

有了这个函数，我们就可以绘制一个大大的方块：

@ti.kernel
def initialize_voxels():
    create_block(pos=ivec3(0, 0, 0),
                 size=ivec3(20, 40, 30),
                 color=vec3(0.3, 0.5, 0.3),
                 color_noise=vec3(0.1))

注意

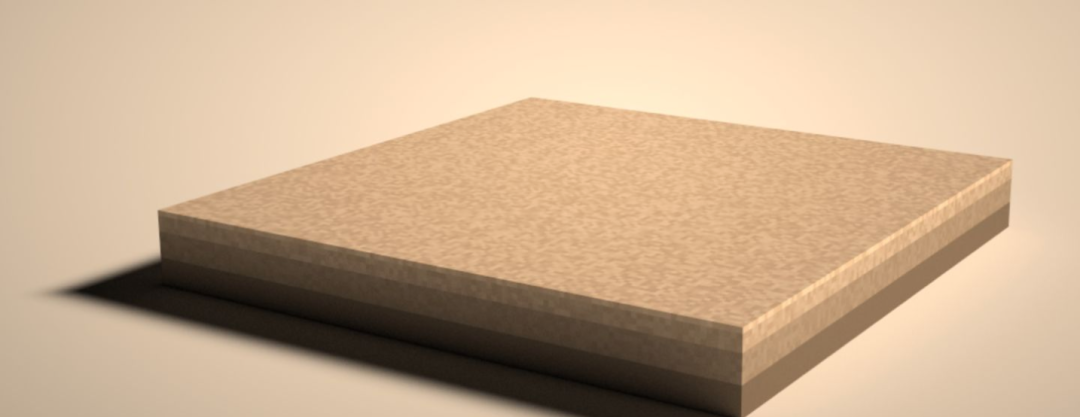

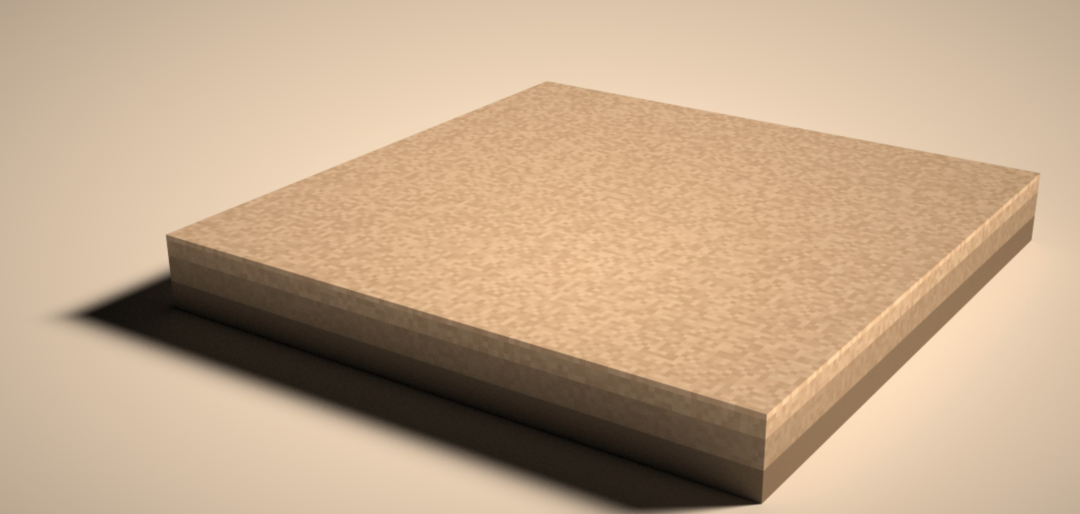

紧接着，我们只要用一个 4 层的 for 循环，把每一层绘制出来：

@ti.kernel
def initialize_voxels():
    for i in range(4):
        create_block(ivec3(-60, -(i + 1)**2 - 40, -60),
                     ivec3(120, 2 * i + 1, 120),
                     vec3(0.5 - i * 0.1) * vec3(1.0, 0.8, 0.6),
                     vec3(0.05 * (3 - i)))

现在有个问题：地表颜色有点淡，我们来加一层地表：

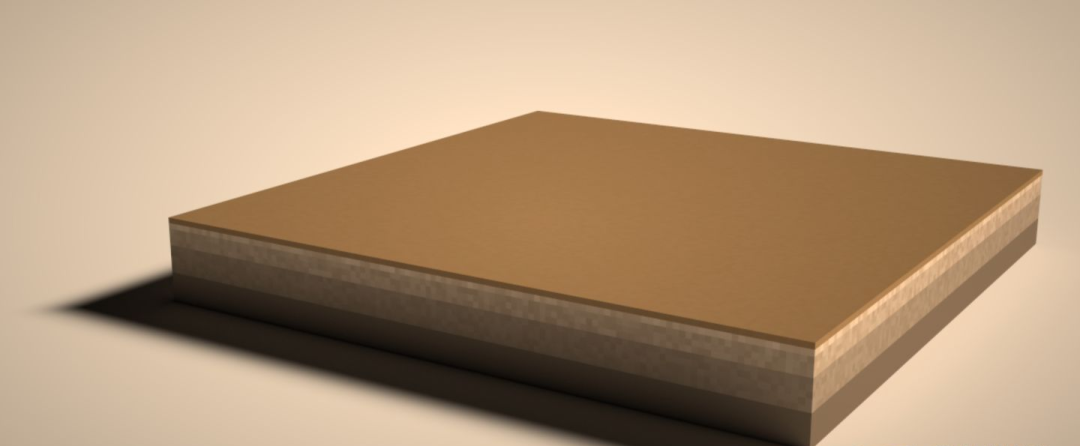

好的，说回来，我们并不是在做蛋糕，但是这个蛋糕形状的底座作为整个作品的基座还是不错的。于是，我们的基座就这样完成了！

树和落叶

有了基座，我们来点树。

首先，因为我们有很多树，代码行数也有限，我们需要有个画树的函数：

@ti.func
def create_tree(pos, height, radius, color):
    ...

四个参数：

pos: 树根的位置
height：树的高度
radius：树叶半径
color：树叶颜色

我们一步步来。先搞个树干。这个比较简单，reuse 我们之前的 create_block 就好：

@ti.func
def create_tree(pos, height, radius, color):
    create_block(pos, ivec3(3, height - radius * 0.5, 3), vec3(0.7), vec3(0.3))

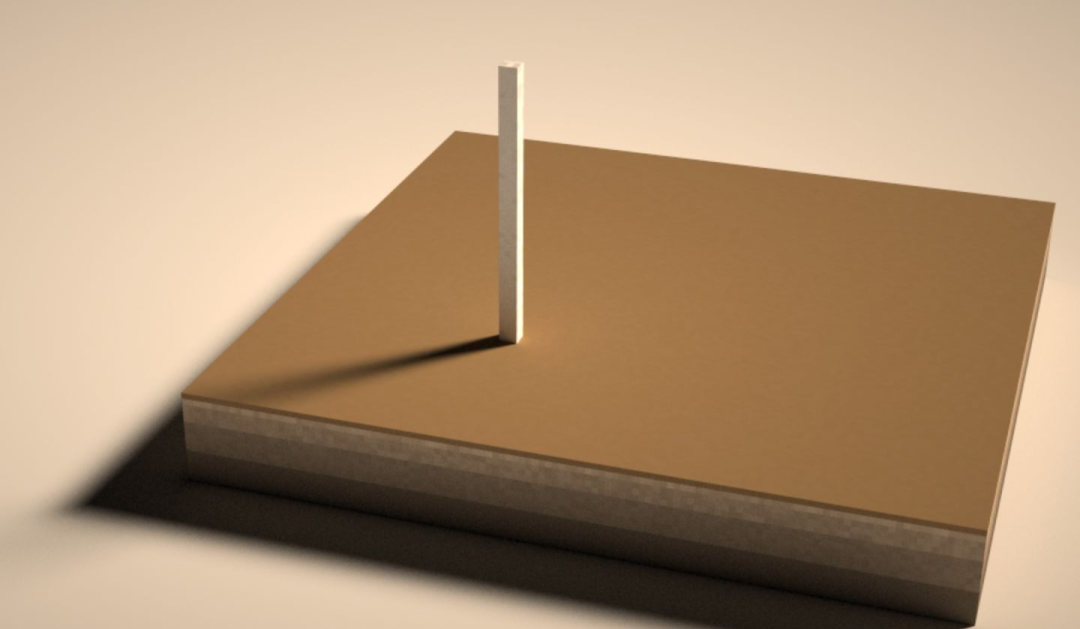

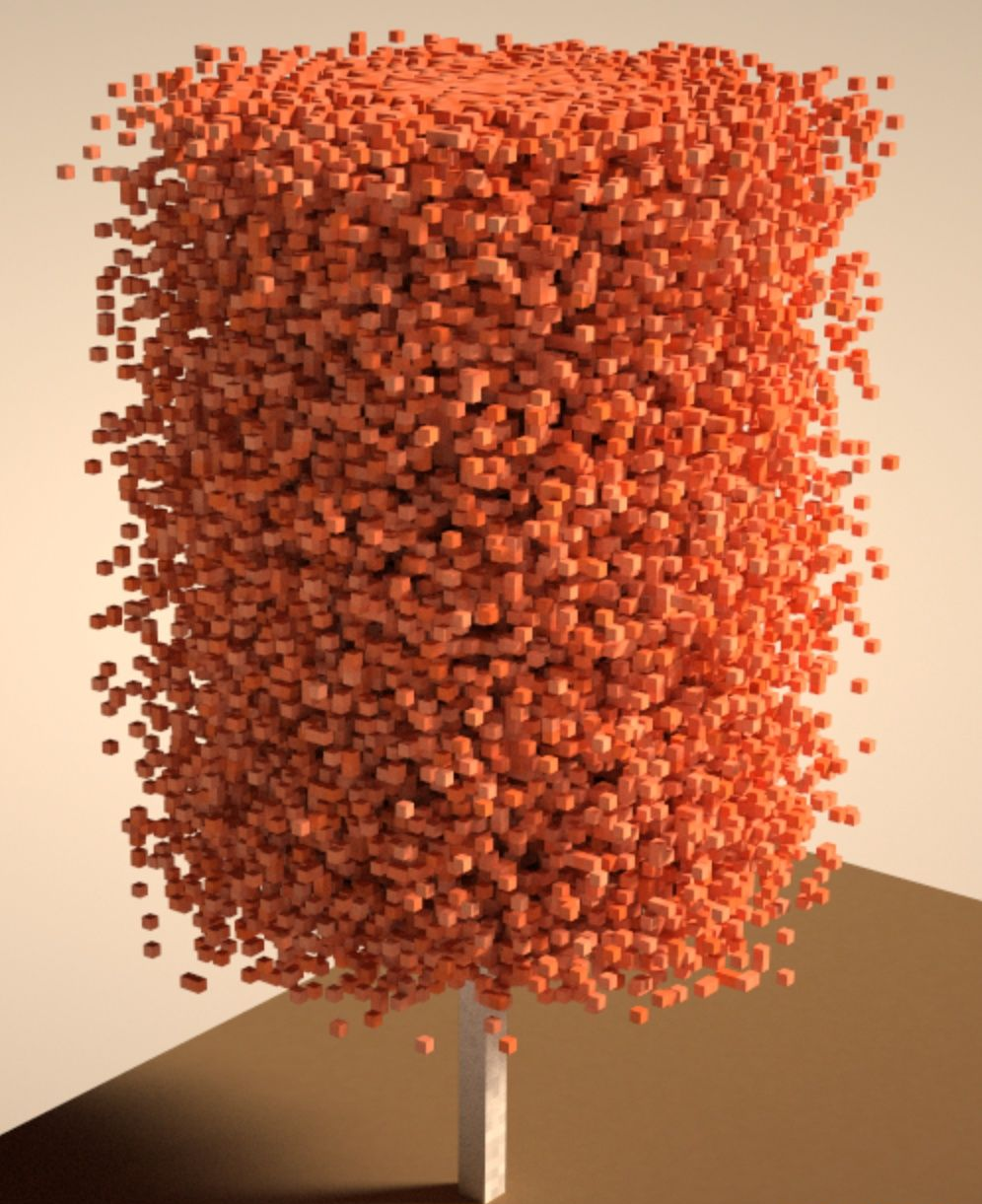

只有光秃秃的树干好像还有些枯燥。我们来加点叶子。这里我们加一个函数。先假设一棵树的叶子分布的区域是一个圆柱，圆柱中的每一个 voxel 都有一定概率存在或者不存在。我们希望这个概率离圆柱重心越远，就越小。于是我们得到了下面这个函数：

@ti.func
def create_leaves(pos, radius, color):
    for I in ti.grouped(
            ti.ndrange((-radius, radius), (-radius, radius),
                       (-radius, +radius))):
        f = I / radius
        d = vec2(f[0], f[2]).norm() # 到圆柱中轴线的距离
        prob = max(0, 1 - d)**2
        if ti.random() < prob:
            scene.set_voxel(pos + I, 1, color + (ti.random() - 0.5) * 0.2)

好吧，看起来不是很自然… 通过一些脑补出来的数学函数和一些噪声，我们稍微优化一下：

@ti.func
def create_leaves(pos, radius, color):
    for I in ti.grouped(
            ti.ndrange((-radius, radius), (-radius, radius),
                       (-radius, +radius))):
        f = I / radius
        h = 0.5 - max(f[1], -0.5) * 0.5
        d = vec2(f[0], f[2]).norm()
        prob = max(0, 1 - d)**2 * h  # xz mask
        prob *= h  # y mask
        # noise
        prob += ti.sin(f[0] * 5 + pos[0]) * 0.02
        prob += ti.sin(f[1] * 9 + pos[1]) * 0.01
        prob += ti.sin(f[2] * 10 + pos[2]) * 0.03
        if prob < 0.1:
            prob = 0.0
        if ti.random() < prob:
            scene.set_voxel(pos + I, 1, color + (ti.random() - 0.5) * 0.2)

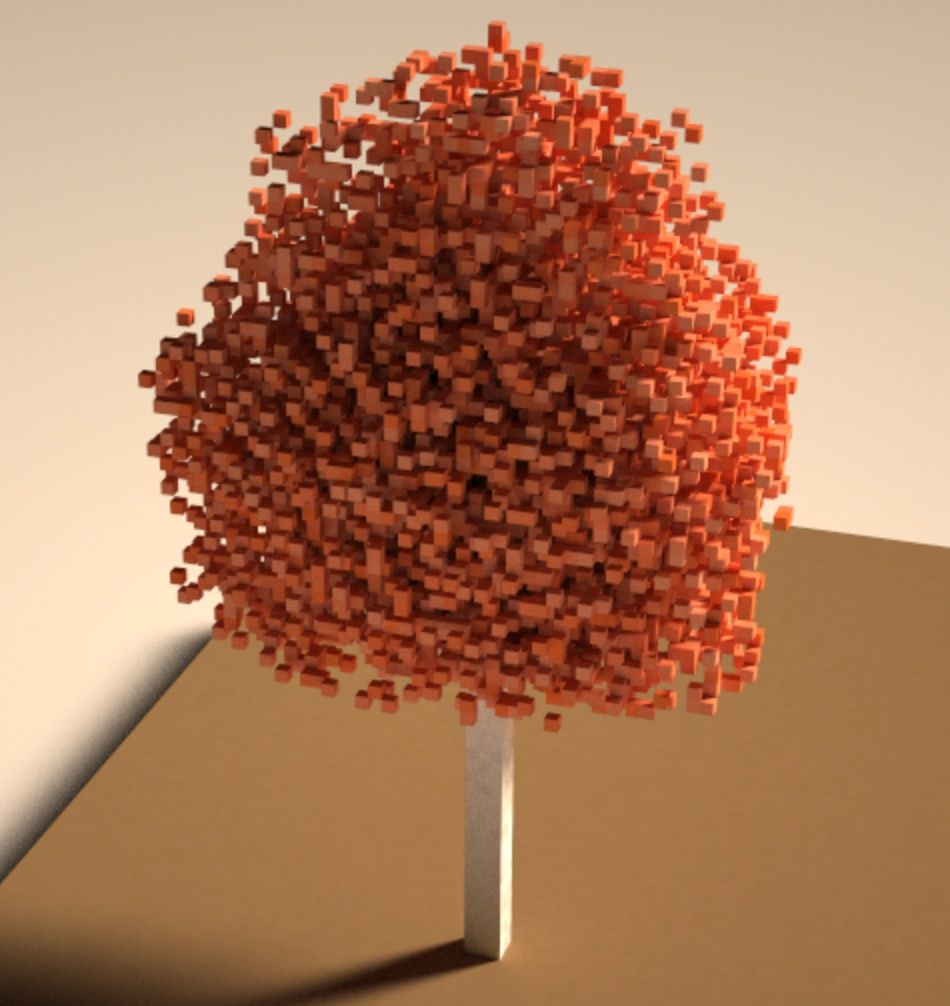

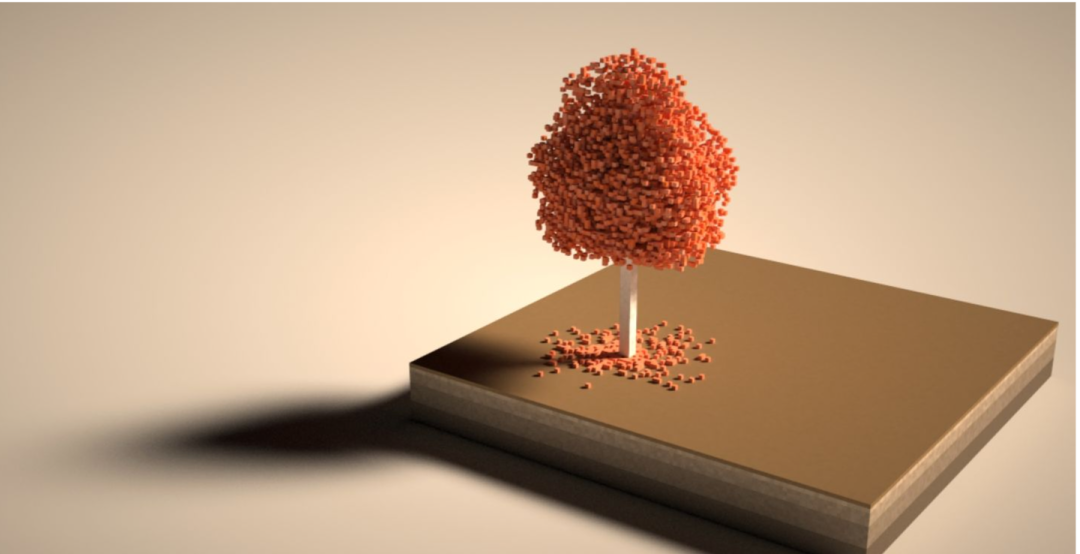

这个函数还有些复杂，但是整体的思路是对于树叶区域的每个体素，计算一个概率，概率和这个体素在空间中的位置有一些关系，还有一些噪声。加上其他细节，就大功告成啦！

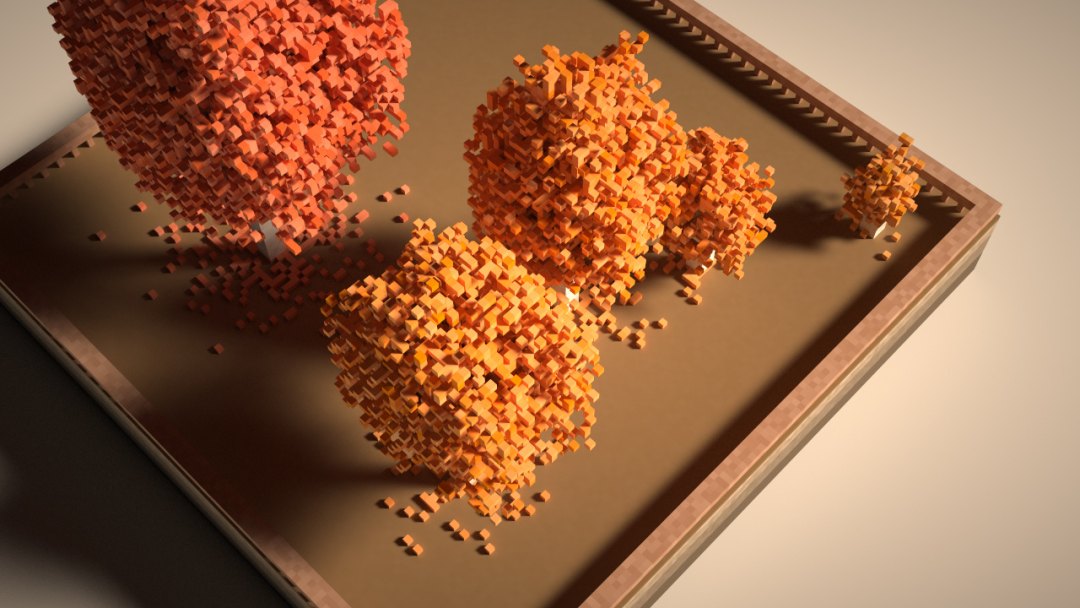

我们只要多调用几次 create_tree，就有了一片小树林。注意优化一下每棵树的位置、高度、颜色：

create_tree(ivec3(-20, -40, 25), 65, 35, vec3(1.0, 0.3, 0.15))
create_tree(ivec3(45, -40, -45), 15, 10, vec3(0.8, 0.4, 0.1))
create_tree(ivec3(20, -40, 0), 45, 25, vec3(1.0, 0.4, 0.1))
create_tree(ivec3(30, -40, -20), 25, 15, vec3(1.0, 0.4, 0.1))
create_tree(ivec3(30, -40, 30), 45, 25, vec3(1.0, 0.4, 0.1))

树的部分收工！

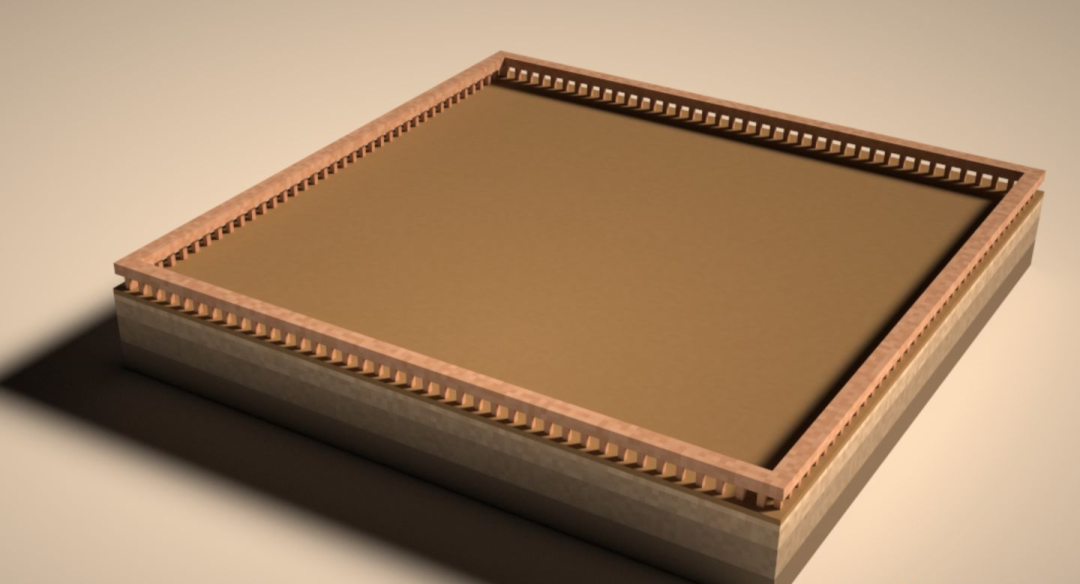

围栏

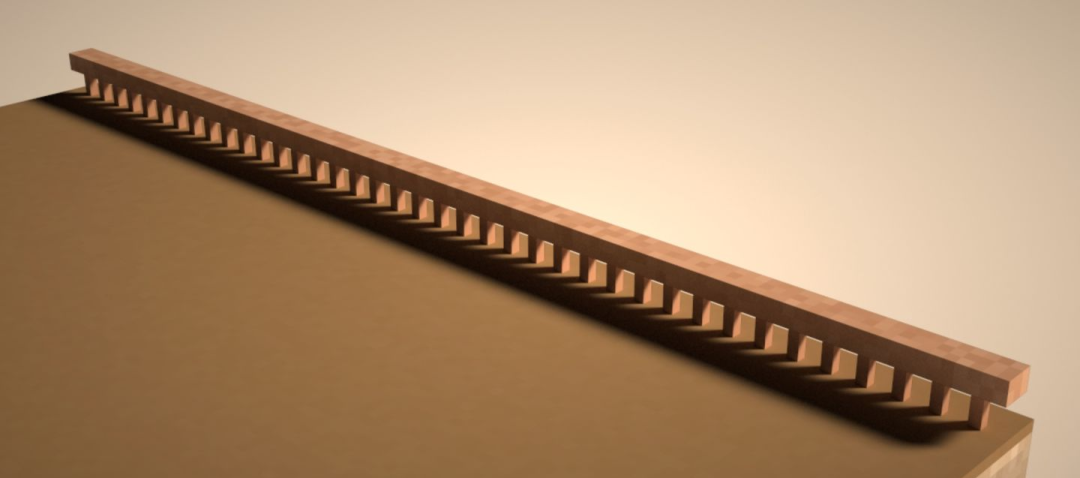

最后一步了，其实也比较简单，就是沿着一个方向加入一段长条，然后每隔一段距离加个小竖条就行：

@ti.func
def make_fence(start, direction, length):
    color = vec3(0.5, 0.3, 0.2)
    create_block(start, direction * length + ivec3(3, 2, 3), color, vec3(0.1))

    fence_dist = 3
    for i in range(length // fence_dist + 1):
        create_block(start + direction * i * fence_dist + ivec3(1, -3, 1),
                     ivec3(1, 5, 1), color, vec3(0))

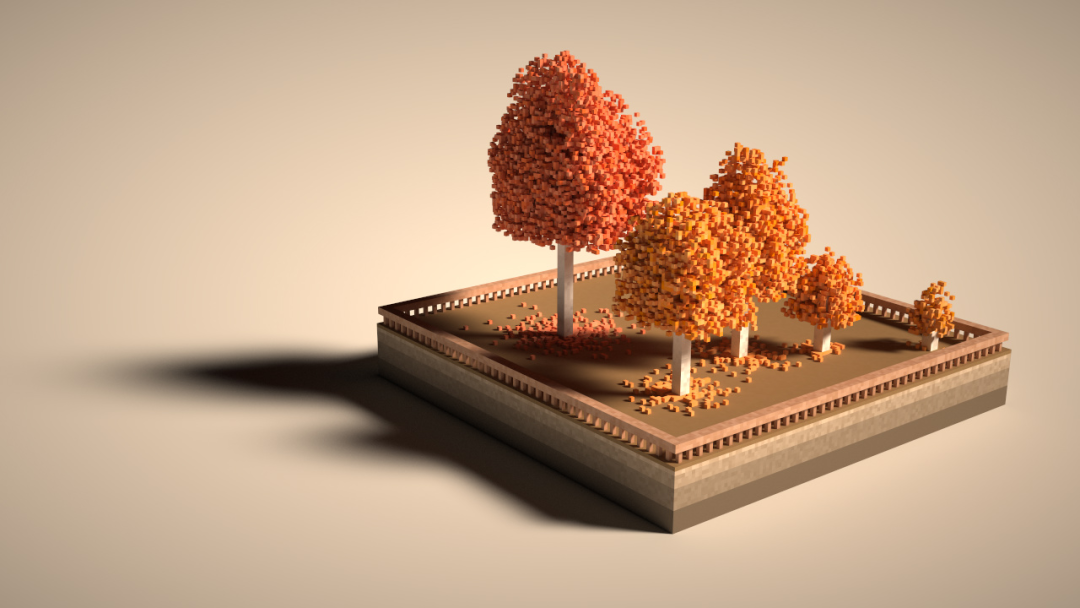

至此，我们完成了基座、树和落叶、围栏，收工！

我也要玩！

参赛用到的体素渲染器只需要 Python 环境，支持 Windows、Mac、Linux，没有 GPU 的话也可以运行。

复制文末链接 ⁴，即可查看更多参赛教程及内部测试时候的作品集 ⁵（都有源代码）。

以上。

99 行代码的体素大赛截止时间是 5 月 18 日，优秀作品有纪念奖品哦！（可惜我不能参赛，要不然 Switch 一定是我的 hhh）

只要会 Python，并且有一颗喜欢创造的心，相信你一定能创建出自己喜欢的体素作品！

References

本文转载自胡渊鸣的知乎文章《99 行代码能干啥？造个体素小世界！》，摘录了创造体素秋景的教程，完整内容请点击“阅读原文”查看。也期待大家参与比赛、创造自己的体素小世界！
