引言

GAMES101现代图形学入门是由闫令琪老师教授。本次作业主要是关于三角形的光栅化。

大家好，GAMES101 Spring 2021 课程作业二现在发布！

在课程中段，我们会为同学们开启补提交通道。
SmartChair链接

GAMES链接

百度云链接 密码:34pc
请大家根据网络环境自行下载。

总览

在上次作业中，虽然我们在屏幕上画出一个线框三角形，但这看起来并不是 那么的有趣。所以这一次我们继续推进一步——在屏幕上画出一个实心三角形， 换言之，栅格化一个三角形。上一次作业中，在视口变化之后，我们调用了函数 rasterize_wireframe(const Triangle& t)。但这一次，你需要自己填写并调用函数 rasterize_triangle(const Triangle& t)。

该函数的内部工作流程如下:

  1. 创建三角形的 2 维 bounding box。
  2. 遍历此 bounding box 内的所有像素(使用其整数索引)。然后，使用像素中心的屏幕空间坐标来检查中心点是否在三角形内。
  3. 如果在内部，则将其位置处的插值深度值 (interpolated depth value) 与深度缓冲区 (depth buffer) 中的相应值进行比较。
  4. 如果当前点更靠近相机，请设置像素颜色并更新深度缓冲区 (depth buffer)。

你需要修改的函数如下:

  • rasterize_triangle(): 执行三角形栅格化算法

  • static bool insideTriangle(): 测试点是否在三角形内。你可以修改此函数的定义，这意味着，你可以按照自己的方式更新返回类型或函数参数。

因为我们只知道三角形三个顶点处的深度值，所以对于三角形内部的像素，我们需要用插值的方法得到其深度值。我们已经为你处理好了这一部分，因为有关这方面的内容尚未在课程中涉及。插值的深度值被储存在变量 z_interpolated 中。

请注意我们是如何初始化 depth buffer 和注意 z values 的符号。为了方便 同学们写代码，我们将 z 进行了反转，保证都是正数，并且越大表示离视点越远。

在此次作业中，你无需处理旋转变换，只需为模型变换返回一个单位矩阵。最后，我们提供了两个 hard-coded 三角形来测试你的实现，如果程序实现正确，你将看到如下所示的输出图像:

开始编写

在你自己的计算机或虚拟机上下载并使用我们更新的框架代码。你会注意到， 在 main.cpp 下的 get_projection_matrix() 函数是空的。请复制粘贴你在第一次作业中的实现来填充该函数。

评分与提交

评分

  • [5 分] 正确地提交所有必须的文件，且代码能够编译运行。

  • [20 分] 正确实现三角形栅格化算法。

  • [10 分] 正确测试点是否在三角形内。

  • [10 分] 正确实现 z-buffer 算法, 将三角形按顺序画在屏幕上。

  • [提高项 5 分] 用 super-sampling 处理 Anti-aliasing : 你可能会注意 到，当我们放大图像时，图像边缘会有锯齿感。我们可以用 super-sampling 来解决这个问题，即对每个像素进行 2 * 2 采样，并比较前后的结果 (这里 并不需要考虑像素与像素间的样本复用)。需要注意的点有，对于像素内的每 一个样本都需要维护它自己的深度值，即每一个像素都需要维护一个 sample list。最后，如果你实现正确的话，你得到的三角形不应该有不正常的黑边。

  • [-2 分] 惩罚分数:
    未删除 /build、/.vscode、Assignment2.pdf 等与代码无关的文件。 未提交或未按要求完成 README.md。
    代码相关文件和 README.md 文件不在你提交的文件夹下的第一层。

提交

当你完成作业后，请清理你的项目，记得在你的文件夹中包含 CMakeLists.txt

和所有的程序文件 (无论是否修改)。同时，请提交一份实验结果的图片与添加一 个 README.md 文件写下是否完成提高题 (如果完成了，也请同时提交一份结果 图片)，并简要描述你在各个函数中实现的功能。最后，将上述内容打包，并用“姓 名 Homework2.zip”的命名方式提交到 SmartChair 平台。

平台链接:http://www.smartchair.org/GAMES101-Spring2021/。

实现

代码框架

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
// clang-format off
//
// Created by goksu on 4/6/19.
//

#include <algorithm>
#include <vector>
#include "rasterizer.hpp"
#include <opencv2/opencv.hpp>
#include <math.h>


rst::pos_buf_id rst::rasterizer::load_positions(const std::vector<Eigen::Vector3f> &positions)
{
    auto id = get_next_id();
    pos_buf.emplace(id, positions);

    return {id};
}

rst::ind_buf_id rst::rasterizer::load_indices(const std::vector<Eigen::Vector3i> &indices)
{
    auto id = get_next_id();
    ind_buf.emplace(id, indices);

    return {id};
}

rst::col_buf_id rst::rasterizer::load_colors(const std::vector<Eigen::Vector3f> &cols)
{
    auto id = get_next_id();
    col_buf.emplace(id, cols);

    return {id};
}

auto to_vec4(const Eigen::Vector3f& v3, float w = 1.0f)
{
    return Vector4f(v3.x(), v3.y(), v3.z(), w);
}


static bool insideTriangle(int x, int y, const Vector3f* _v)
{
    // TODO : Implement this function to check if the point (x, y) is inside the triangle represented by _v[0], _v[1], _v[2]
}

static std::tuple<float, float, float> computeBarycentric2D(float x, float y, const Vector3f* v)
{
    float c1 = (x*(v[1].y() - v[2].y()) + (v[2].x() - v[1].x())*y + v[1].x()*v[2].y() - v[2].x()*v[1].y()) / (v[0].x()*(v[1].y() - v[2].y()) + (v[2].x() - v[1].x())*v[0].y() + v[1].x()*v[2].y() - v[2].x()*v[1].y());
    float c2 = (x*(v[2].y() - v[0].y()) + (v[0].x() - v[2].x())*y + v[2].x()*v[0].y() - v[0].x()*v[2].y()) / (v[1].x()*(v[2].y() - v[0].y()) + (v[0].x() - v[2].x())*v[1].y() + v[2].x()*v[0].y() - v[0].x()*v[2].y());
    float c3 = (x*(v[0].y() - v[1].y()) + (v[1].x() - v[0].x())*y + v[0].x()*v[1].y() - v[1].x()*v[0].y()) / (v[2].x()*(v[0].y() - v[1].y()) + (v[1].x() - v[0].x())*v[2].y() + v[0].x()*v[1].y() - v[1].x()*v[0].y());
    return {c1,c2,c3};
}

void rst::rasterizer::draw(pos_buf_id pos_buffer, ind_buf_id ind_buffer, col_buf_id col_buffer, Primitive type)
{
    auto& buf = pos_buf[pos_buffer.pos_id];
    auto& ind = ind_buf[ind_buffer.ind_id];
    auto& col = col_buf[col_buffer.col_id];

    float f1 = (50 - 0.1) / 2.0;
    float f2 = (50 + 0.1) / 2.0;

    Eigen::Matrix4f mvp = projection * view * model;
    for (auto& i : ind)
    {
        Triangle t;
        Eigen::Vector4f v[] = {
                mvp * to_vec4(buf[i[0]], 1.0f),
                mvp * to_vec4(buf[i[1]], 1.0f),
                mvp * to_vec4(buf[i[2]], 1.0f)
        };
        //Homogeneous division
        for (auto& vec : v) {
            vec /= vec.w();
        }
        //Viewport transformation
        for (auto & vert : v)
        {
            vert.x() = 0.5*width*(vert.x()+1.0);
            vert.y() = 0.5*height*(vert.y()+1.0);
            vert.z() = vert.z() * f1 + f2;
        }

        for (int i = 0; i < 3; ++i)
        {
            t.setVertex(i, v[i].head<3>());
            t.setVertex(i, v[i].head<3>());
            t.setVertex(i, v[i].head<3>());
        }

        auto col_x = col[i[0]];
        auto col_y = col[i[1]];
        auto col_z = col[i[2]];

        t.setColor(0, col_x[0], col_x[1], col_x[2]);
        t.setColor(1, col_y[0], col_y[1], col_y[2]);
        t.setColor(2, col_z[0], col_z[1], col_z[2]);

        rasterize_triangle(t);
    }
}


//Screen space rasterization
void rst::rasterizer::rasterize_triangle(const Triangle& t) {
    auto v = t.toVector4();

    // TODO : Find out the bounding box of current triangle.
    // iterate through the pixel and find if the current pixel is inside the triangle

    // If so, use the following code to get the interpolated z value.
    //auto[alpha, beta, gamma] = computeBarycentric2D(x, y, t.v);
    //float w_reciprocal = 1.0/(alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
    //float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
    //z_interpolated *= w_reciprocal;

    // TODO : set the current pixel (use the set_pixel function) to the color of the triangle (use getColor function) if it should be painted.
}

void rst::rasterizer::set_model(const Eigen::Matrix4f& m)
{
    model = m;
}

void rst::rasterizer::set_view(const Eigen::Matrix4f& v)
{
    view = v;
}

void rst::rasterizer::set_projection(const Eigen::Matrix4f& p)
{
    projection = p;
}

void rst::rasterizer::clear(rst::Buffers buff)
{
    if ((buff & rst::Buffers::Color) == rst::Buffers::Color)
    {
        std::fill(frame_buf.begin(), frame_buf.end(), Eigen::Vector3f{0, 0, 0});
    }
    if ((buff & rst::Buffers::Depth) == rst::Buffers::Depth)
    {
        std::fill(depth_buf.begin(), depth_buf.end(), std::numeric_limits<float>::infinity());
    }
}

rst::rasterizer::rasterizer(int w, int h) : width(w), height(h)
{
    frame_buf.resize(w * h);
    depth_buf.resize(w * h);
}

int rst::rasterizer::get_index(int x, int y)
{
    return (height-1-y)*width + x;
}

void rst::rasterizer::set_pixel(const Eigen::Vector3f& point, const Eigen::Vector3f& color)
{
    //old index: auto ind = point.y() + point.x() * width;
    auto ind = (height-1-point.y())*width + point.x();
    frame_buf[ind] = color;

}

// clang-format on

投影函数

首先填写上次作业在 main.cpp 下的 get_projection_matrix() 函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
Eigen::Matrix4f get_projection_matrix(float eye_fov, float aspect_ratio, float zNear, float zFar)
{
// Students will implement this function

    Eigen::Matrix4f projection = Eigen::Matrix4f::Identity();

    // TODO: Implement this function
    // Create the projection matrix for the given parameters.
    // Then return it.

    // Matrix ortho

    auto angle = static_cast<float>(eye_fov / 180.0f * MY_PI);

    float top = zNear * std::tan(angle / 2);
    float bot = -top;
    float right = top * aspect_ratio;
    float left = -right;
    float near = -abs(zNear);
    float far = -abs(zFar);

    Eigen::Matrix4f ortho = Eigen::Matrix4f::Identity();
    Eigen::Matrix4f trans(4,4);
    Eigen::Matrix4f scale(4,4);

    trans << 2 / (right - left), 0, 0, 0,
            0, 2 / (top - bot), 0, 0,
            0, 0, 2 / (near - far), 0,
            0, 0, 0, 1;

    scale << 1, 0, 0, -(right + left) / 2,
            0, 1, 0, -(top + bot) / 2,
            0, 0, 1, -(near + far) / 2,
            0, 0, 0, 1;

    ortho = scale * trans;

    // Matrix persp2ortho

    float A = near + far;
    float B = -near * far;

    Eigen::Matrix4f persp2ortho = Eigen::Matrix4f::Identity();

    persp2ortho << near, 0, 0, 0,
            0, near, 0, 0,
            0, 0, A, B,
            0, 0, 1, 0;


    // Matrix presp
    projection = ortho * persp2ortho;

    return projection;
}

需要注意的是修复了上次作业的倒立问题。

包围盒边界

对于每个三角形，我们对其顶点的 x 与 y 值进行遍历，并找出minX、maxX、minY 以及 maxY。

由于顶点坐标是浮点型，为了不丢失信息，对于”min”值，bounding box的边界进行向下取整；对于”max”值，bounding box的边界进行向上取整：

1
2
3
4
int minX = std::floor(std::min(v[0][0], std::min(v[1][0], v[2][0])));
int minY = std::floor(std::min(v[0][1], std::min(v[1][1], v[2][1])));
int maxX = std::ceil(std::max(v[0][0], std::max(v[1][0], v[2][0])));
int maxY = std::ceil(std::max(v[0][1], std::max(v[1][1], v[2][1])));

判断函数

对于是否在三角形内的判别，我们使用向量叉积。在向量叉积中我们提到如何判断左右侧。我们有一个三角形 $\bigtriangleup {P_0P_1P_2}$，判断点$Q$是否在三角形内。例如我们可以通过$\vec{P_1P_2} \times \vec{P_1Q}$，根据右手定则叉乘方向向屏幕外侧，所以$Q$在$P_1P_2$的左侧；同理$\vec{P_0P_1} \times \vec{P_0Q}$，得到的结果仍然在屏幕外侧，$Q$在$P_0P_1$的左侧；在我们判断$\vec{P_2P_0} \times \vec{P_2Q}$时，得到的结果是一个向里的向量，所以$Q$在$P_2P_0$的右侧，它不在三角形内部。

说了这么多，总结起来就是三个叉积向量（叉积时注意顺序）必须同向，向量两两对应做叉积，只要叉积结果符号均相同，则说明判断点在三角形内部。转换为公式为：

$$
sameDirection(P_0P_1 \times P_0Q) = sameDirection(P_1P_2 \times P_1Q) = sameDirection(P_2P_0 \times P_2Q)
$$

之后就是把思路转换为代码了，分别表示出点和向量，一步步做运算，注意先补阶数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
static bool insideTriangle(int x, int y, const Vector3f* _v)
{
    // TODO : Implement this function to check if the point (x, y) is inside the triangle represented by _v[0], _v[1], _v[2]

    Eigen::Vector3f Q;
    Q << float(x), float(y), 1;
    Vector3f v[3];
    for (int i = 0; i < 3; ++i) {
        v[i] << _v[i].x(), _v[i].y(), 1;
    }

    Eigen::Vector3f P_01 = v[0] - v[1];
    Eigen::Vector3f P_12 = v[1] - v[2];
    Eigen::Vector3f P_20 = v[2] - v[0];

    Eigen::Vector3f P_0Q = v[0] - Q;
    Eigen::Vector3f P_1Q = v[1] - Q;
    Eigen::Vector3f P_2Q = v[2] - Q;

    if ((P_01.cross(P_0Q).z() > 0 && P_12.cross(P_1Q).z() > 0 && P_20.cross(P_2Q).z() > 0)
        || (P_01.cross(P_0Q).z() < 0 && P_12.cross(P_1Q).z() < 0 && P_20.cross(P_2Q).z() < 0))
        return true;
    return false;
}

网上许多的判定方法同向没有考虑三者都为负的情况，不知道为什么。我觉得自己写的这个函数很清楚，便于理解。

插值函数

1
2
3
4
5
6
7

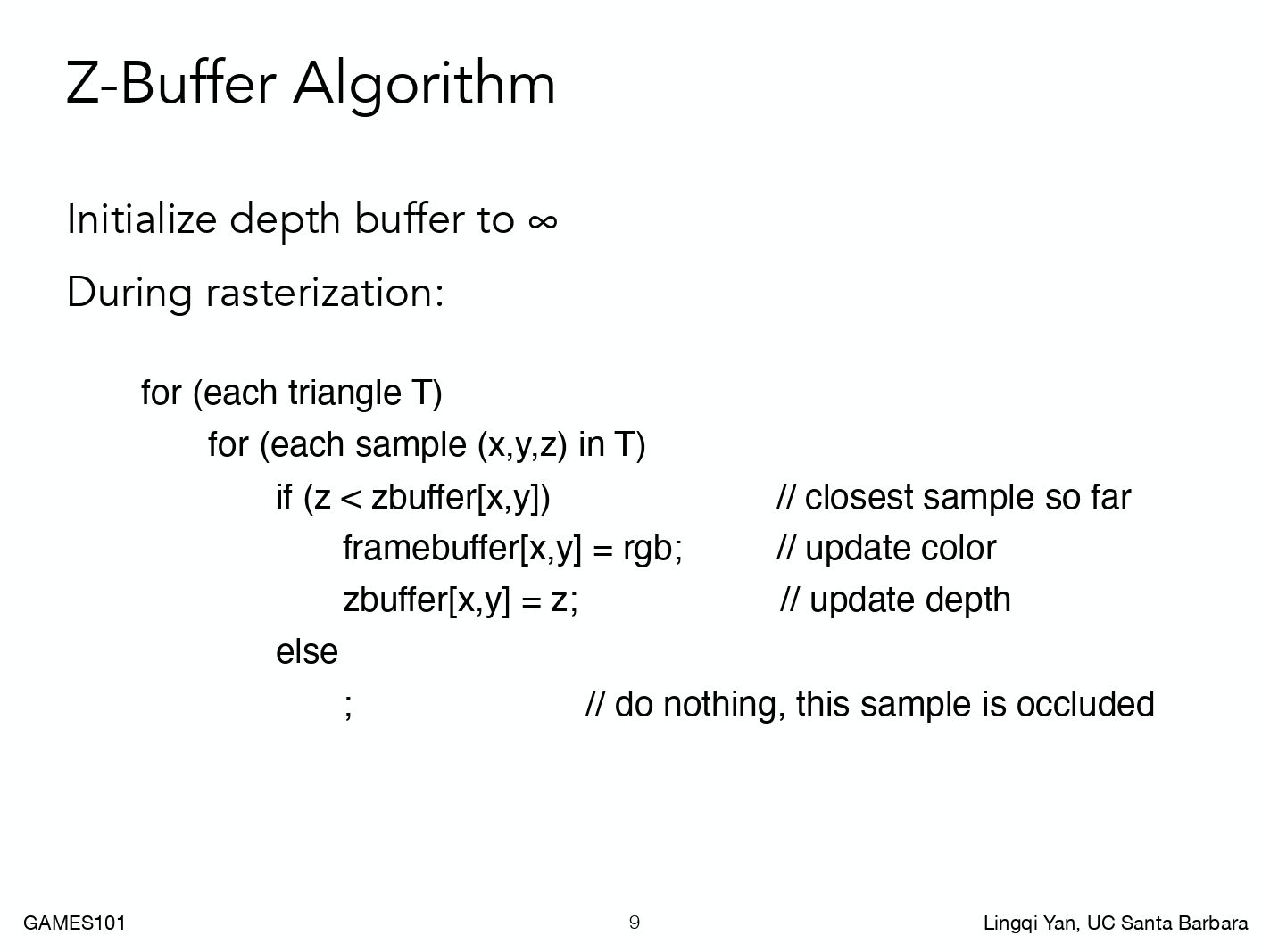

for (each triangle T)
    for (each sampe(x, y, z) in T)
        if (z < zbuffer[x, y])          // closest sample so far
            framebuffer[x, y] = rgb;    // update color
            zbuffer[x, y] = z;          // update depth
        else
            ;                           // do nothing, this sample is occluded

用两层循环来遍历bounding box的所有点。我们需要判断当前点是否被包含在三角形内部，如果包含，则对它进行着色：

1
2
3
4
5
6
7
8
9
10
void rst::rasterizer::rasterize_triangle(const Triangle& t) {
    ...
    for(int x = minX; x <= maxX; x++) {
        for(int y = minY; y <= maxY; y++) {
            if(insideTriangle(x + 0.5, y + 0.5, t.v)) {
                ...
            }
        }
    }
}

只要点在三角形内部，我们马上对当前点的深度进行插值计算：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
for (int x = minX; x <= maxX; ++x) {
    for (int y = minY; y <= maxY; ++y) {
        if (insideTriangle(x + 0.5, y + 0.5, t.v)) {
            auto[alpha, beta, gamma] = computeBarycentric2D(float(x) + 0.5f, float(y) + 0.5f, t.v);
            float w_reciprocal = 1.0f/(alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
            float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
            z_interpolated *= w_reciprocal;

            int buf_index = get_index(x, y);
            if (z_interpolated >= depth_buf[buf_index])
                continue;

            depth_buf[buf_index] = z_interpolated;
            set_pixel(Vector3f(x, y, 1), t.getColor());
        }
    }
}

作业框架在此给出了提示，框架这里是 将深度插值和透视除法一起计算的，由于进行了透视除法，所以插值后做了 透视校正，最终得到插值后的该像素的深度。

1
2
3
4
5
6
7
// 计算重心坐标
auto[alpha, beta, gamma] = computeBarycentric2D(float(x) + 0.5f, float(y) + 0.5f, t.v);
// 透视校正
float w_reciprocal = 1.0f/(alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
// 深度插值和透视除法
float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
z_interpolated *= w_reciprocal;

然后比对该像素深度与 Z-buffer 中该像素的深度（深度测试），如果目前深度比 Z-buffer 中该像素的深度更小（也就是离相机更近），则更新 Z-buffer 中该像素深度：

1
2
3
4
5
6
int buf_index = get_index(x, y);
if (z_interpolated >= depth_buf[buf_index])
    continue;

depth_buf[buf_index] = z_interpolated;
set_pixel(Vector3f(x, y, 1), t.getColor());

最终 rasterizer.cpp 完整代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
// clang-format off
//
// Created by goksu on 4/6/19.
//

#include <algorithm>
#include <vector>
#include "rasterizer.hpp"
#include <opencv2/opencv.hpp>
#include <math.h>


rst::pos_buf_id rst::rasterizer::load_positions(const std::vector<Eigen::Vector3f> &positions)
{
    auto id = get_next_id();
    pos_buf.emplace(id, positions);

    return {id};
}

rst::ind_buf_id rst::rasterizer::load_indices(const std::vector<Eigen::Vector3i> &indices)
{
    auto id = get_next_id();
    ind_buf.emplace(id, indices);

    return {id};
}

rst::col_buf_id rst::rasterizer::load_colors(const std::vector<Eigen::Vector3f> &cols)
{
    auto id = get_next_id();
    col_buf.emplace(id, cols);

    return {id};
}

auto to_vec4(const Eigen::Vector3f& v3, float w = 1.0f)
{
    return Vector4f(v3.x(), v3.y(), v3.z(), w);
}


static bool insideTriangle(int x, int y, const Vector3f* _v)
{
    // TODO : Implement this function to check if the point (x, y) is inside the triangle represented by _v[0], _v[1], _v[2]

    Eigen::Vector3f Q;
    Q << float(x), float(y), 1;
    Vector3f v[3];
    for (int i = 0; i < 3; ++i) {
        v[i] << _v[i].x(), _v[i].y(), 1;
    }

    Eigen::Vector3f P_01 = v[0] - v[1];
    Eigen::Vector3f P_12 = v[1] - v[2];
    Eigen::Vector3f P_20 = v[2] - v[0];

    Eigen::Vector3f P_0Q = v[0] - Q;
    Eigen::Vector3f P_1Q = v[1] - Q;
    Eigen::Vector3f P_2Q = v[2] - Q;

    if ((P_01.cross(P_0Q).z() > 0 && P_12.cross(P_1Q).z() > 0 && P_20.cross(P_2Q).z() > 0)
        || (P_01.cross(P_0Q).z() < 0 && P_12.cross(P_1Q).z() < 0 && P_20.cross(P_2Q).z() < 0))
        return true;
    return false;
}

static std::tuple<float, float, float> computeBarycentric2D(float x, float y, const Vector3f* v)
{
    float c1 = (x*(v[1].y() - v[2].y()) + (v[2].x() - v[1].x())*y + v[1].x()*v[2].y() - v[2].x()*v[1].y()) / (v[0].x()*(v[1].y() - v[2].y()) + (v[2].x() - v[1].x())*v[0].y() + v[1].x()*v[2].y() - v[2].x()*v[1].y());
    float c2 = (x*(v[2].y() - v[0].y()) + (v[0].x() - v[2].x())*y + v[2].x()*v[0].y() - v[0].x()*v[2].y()) / (v[1].x()*(v[2].y() - v[0].y()) + (v[0].x() - v[2].x())*v[1].y() + v[2].x()*v[0].y() - v[0].x()*v[2].y());
    float c3 = (x*(v[0].y() - v[1].y()) + (v[1].x() - v[0].x())*y + v[0].x()*v[1].y() - v[1].x()*v[0].y()) / (v[2].x()*(v[0].y() - v[1].y()) + (v[1].x() - v[0].x())*v[2].y() + v[0].x()*v[1].y() - v[1].x()*v[0].y());
    return {c1,c2,c3};
}

void rst::rasterizer::draw(pos_buf_id pos_buffer, ind_buf_id ind_buffer, col_buf_id col_buffer, Primitive type)
{
    auto& buf = pos_buf[pos_buffer.pos_id];
    auto& ind = ind_buf[ind_buffer.ind_id];
    auto& col = col_buf[col_buffer.col_id];

    float f1 = (50 - 0.1) / 2.0;
    float f2 = (50 + 0.1) / 2.0;

    Eigen::Matrix4f mvp = projection * view * model;
    for (auto& i : ind)
    {
        Triangle t;
        Eigen::Vector4f v[] = {
                mvp * to_vec4(buf[i[0]], 1.0f),
                mvp * to_vec4(buf[i[1]], 1.0f),
                mvp * to_vec4(buf[i[2]], 1.0f)
        };
        //Homogeneous division
        for (auto& vec : v) {
            vec /= vec.w();
        }
        //Viewport transformation
        for (auto & vert : v)
        {
            vert.x() = 0.5*width*(vert.x()+1.0);
            vert.y() = 0.5*height*(vert.y()+1.0);
            vert.z() = vert.z() * f1 + f2;
        }

        for (int i = 0; i < 3; ++i)
        {
            t.setVertex(i, v[i].head<3>());
            t.setVertex(i, v[i].head<3>());
            t.setVertex(i, v[i].head<3>());
        }

        auto col_x = col[i[0]];
        auto col_y = col[i[1]];
        auto col_z = col[i[2]];

        t.setColor(0, col_x[0], col_x[1], col_x[2]);
        t.setColor(1, col_y[0], col_y[1], col_y[2]);
        t.setColor(2, col_z[0], col_z[1], col_z[2]);

        rasterize_triangle(t);
    }
}

//Screen space rasterization
void rst::rasterizer::rasterize_triangle(const Triangle& t) {
    auto v = t.toVector4();

    // TODO : Find out the bounding box of current triangle.
    // iterate through the pixel and find if the current pixel is inside the triangle

    int minX = std::floor(std::min(v[0][0], std::min(v[1][0], v[2][0])));
    int minY = std::floor(std::min(v[0][1], std::min(v[1][1], v[2][1])));
    int maxX = std::ceil(std::max(v[0][0], std::max(v[1][0], v[2][0])));
    int maxY = std::ceil(std::max(v[0][1], std::max(v[1][1], v[2][1])));

    // If so, use the following code to get the interpolated z value.
    //auto[alpha, beta, gamma] = computeBarycentric2D(x, y, t.v);
    //float w_reciprocal = 1.0/(alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
    //float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
    //z_interpolated *= w_reciprocal;

    for (int x = minX; x <= maxX; ++x) {
        for (int y = minY; y <= maxY; ++y) {
            if (insideTriangle(x + 0.5, y + 0.5, t.v)) {
                auto[alpha, beta, gamma] = computeBarycentric2D(float(x) + 0.5f, float(y) + 0.5f, t.v);
                float w_reciprocal = 1.0f/(alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
                float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
                z_interpolated *= w_reciprocal;

                int buf_index = get_index(x, y);
                if (z_interpolated >= depth_buf[buf_index])
                    continue;

                depth_buf[buf_index] = z_interpolated;
                set_pixel(Vector3f(x, y, 1), t.getColor());
            }
        }
    }


    // TODO : set the current pixel (use the set_pixel function) to the color of the triangle (use getColor function) if it should be painted.

}

void rst::rasterizer::set_model(const Eigen::Matrix4f& m)
{
    model = m;
}

void rst::rasterizer::set_view(const Eigen::Matrix4f& v)
{
    view = v;
}

void rst::rasterizer::set_projection(const Eigen::Matrix4f& p)
{
    projection = p;
}

void rst::rasterizer::clear(rst::Buffers buff)
{
    if ((buff & rst::Buffers::Color) == rst::Buffers::Color)
    {
        std::fill(frame_buf.begin(), frame_buf.end(), Eigen::Vector3f{0, 0, 0});
    }
    if ((buff & rst::Buffers::Depth) == rst::Buffers::Depth)
    {
        std::fill(depth_buf.begin(), depth_buf.end(), std::numeric_limits<float>::infinity());
    }
}

rst::rasterizer::rasterizer(int w, int h) : width(w), height(h)
{
    frame_buf.resize(w * h);
    depth_buf.resize(w * h);
}

int rst::rasterizer::get_index(int x, int y)
{
    return (height-1-y)*width + x;
}

void rst::rasterizer::set_pixel(const Eigen::Vector3f& point, const Eigen::Vector3f& color)
{
    //old index: auto ind = point.y() + point.x() * width;
    auto ind = (height-1-point.y())*width + point.x();
    frame_buf[ind] = color;

}

// clang-format on

附加超采样

MSAA 将从四个点是否在三角形内的情况决定颜色和深度：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
std::vector<Eigen::Vector2f> pos = {
        {0.25, 0.25},
        {0.25, 0.75},
        {0.75, 0.25},
        {0.75, 0.75}
};

for (int x = minX; x <= maxX; x++) {
    for (int y = minY; y <= maxY; y++) {
        int count = 0;
        float minDepth = FLT_MAX;

        for (int p = 0; p < 4; p++) {
            if (insideTriangle((float)x + pos[p][0], (float)y + pos[p][1], t.v)) {
                auto[alpha, beta, gamma] = computeBarycentric2D(float(x) + pos[p][0], float(y) + pos[p][1], t.v);
                float w_reciprocal = 1.0f/(alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
                float z_interpolated = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
                z_interpolated *= w_reciprocal;

                minDepth = std::min(minDepth, z_interpolated);
                count++;
            }
        }

        if (count) {
            if (depth_buf[get_index(x, y)] > minDepth) {
                Eigen::Vector3f color = t.getColor() * count / 4;
                Eigen::Vector3f point;
                point << (float)x, (float)y, minDepth;

                depth_buf[get_index(x, y)] = minDepth;
                set_pixel(point, color);
            }
        }
    }
}

参考文章
